ZH1.5コネクター付きリニアサーボ

もっと見る 折りたたむ

蚊車用に最適化された「TG Super 5g サーボ」。全金属ギア採用で耐久性抜群、精密な制御でドリフト走行も快適。4WD・後輪駆動車（RWD）に対応し、Zh1.5ヘッドへのカスタムにも対応可能。軽量プラスチックケースながら、繰り返し精度1°以下の高性能を実現。PWM信号で簡単に操作でき、初心者から上級者まで幅広く使用できます。 1.使用条件／電気仕様 動作電圧：EV DC 回転方向：反時計回り（CCW） 静止／待機電流：< 30 mA 無負荷電流：< 100 mA ロック電流：< 850 mA 2.機械性能 無負荷速度：< 0.1 秒／60° 繰返し精度：< 1° 左右角度誤差：< 10° 動作トルク：> 600 g 操作角度：120° ±10° 機械的制限角度：無制限（360°回転可能） 機械的遊び：< 1° 信号幅範囲：900～2100 μs 中央値：1500 μs デッドバンド幅：< 5 μs 3.部品仕様 ケース材質：プラスチック ギア材質：金属 モータータイプ：コアレスモーター 角度センサー：カーボンポテンショメータ / 210° コネクタ・ケーブル：0.8 mm, 16 芯 PVC / JST 1.5 / 3PIN, 75±5mm ピン定義：1: 黒、2: 赤、3: 白 出力軸寸法：φ3.90 mm × 28T 4.ソフトウェア／通信 通信方式：PWM 保護機能：なし 5.環境条件 動作環境：-10℃ ～ +60℃、湿度 < 90% RH 保存環境：-20℃ ～ +60℃、湿度 < 90% RH

もっと見る 折りたたむ

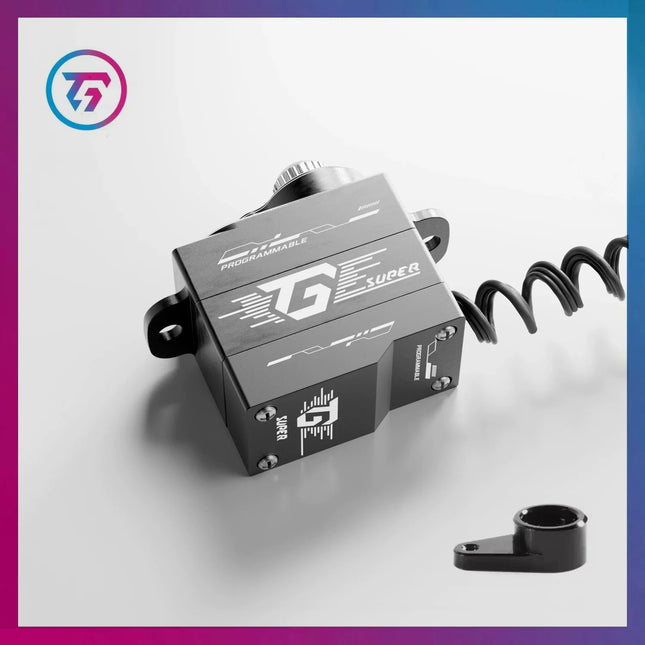

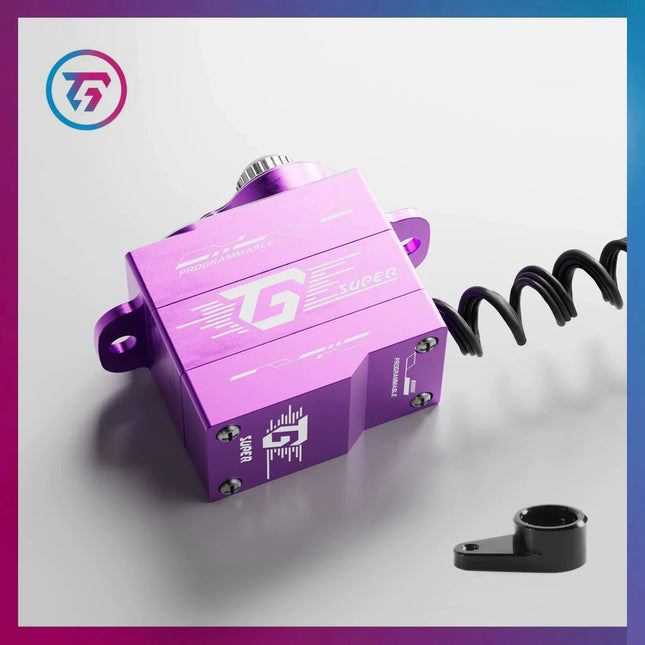

製品特徴：1. 筐体はフルCNCアルミ合金削り出し＋表面アルマイト処理を採用2. 高性能カスタム仕様のコアレスモーター（中空カップモーター）を搭載3. サーボプログラムカード対応4. 回転角、センター位置、出力、ダンピング、レスポンス、リターン特性、正逆回転、スタック（過負荷）保護など各種パラメータを設定可能5. 完全密閉型ボールベアリング構造により、高精度・長寿命を実現 基本仕様：・サイズ：20 × 21 × 11.3 mm・重量：11.9 g・動作電圧：4.8～6.0Vトルク・4.8V：16.66 oz-in（1.2 kg・cm）・6.0V：19.44 oz-in（1.4 kg・cm）スピード・4.8V：0.075 sec / 60°・6.0V：0.065 sec / 60°モータータイプ：高電圧コアレスモーターギアタイプ：輸入チタンギア 配線仕様・コネクター：ZH1.5mm・ケーブル長：50 mm・配線色：黒（－）／赤（＋）／白（S）※通電前に必ず極性をご確認ください。 コネクターについて出荷時はJST 1.5mmプラグ仕様となります。JR、Futaba、JST 1.0mm など他タイプをご希望の場合は、事前にお問い合わせください。

もっと見る 折りたたむ
